طريقة تمديد نحاس المكيف في 6 خطوات تحمي الكمبروسر من التلف

طريقة تمديد نحاس المكيف تتم عبر 6 خطوات أساسية: قياس المسافة بين الوحدتين، قص الأنابيب، توسيع الأطراف (فلير)، اللحام بالنيتروجين، العزل الحراري الكامل، ثم اختبار التسريب قبل التشغيل. لكن التفصيل الذي يجهله الكثيرون أن خطأً واحداً في القص أو اللحام قد لا يظهر يوم التركيب إطلاقاً — بل يتراكم بصمت لأسابيع حتى يتلف الكمبروسر، وعندها يكون الإصلاح أغلى من التمديد كله.

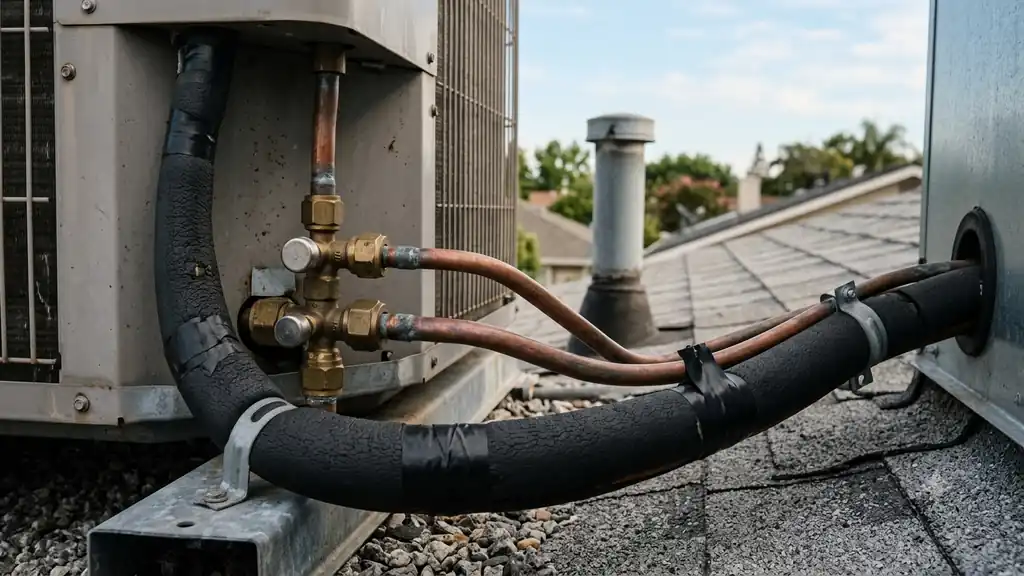

ما هو تمديد نحاس المكيف؟

تمديد نحاس المكيف هو عملية توصيل مواسير نحاسية بين الوحدة الداخلية (المبخر) والوحدة الخارجية (الكمبروسر) للسماح بتدفق غاز التبريد بينهما بكفاءة. تُستخدم مادة النحاس تحديداً لأنها توفر نقلاً حرارياً ممتازاً، ومقاومة عالية للتآكل، وقابلية للتشكيل بما يناسب مسارات التمديد المختلفة داخل الجدران أو خارجها.

فهم هذا التعريف ضروري قبل تنفيذ طريقة تمديد نحاس المكيف عملياً، لأن أي قرار لاحق في المقاس أو نوع اللحام يبنى أساساً على وظيفة هذه المواسير كناقل مباشر لغاز التبريد بين الوحدتين.

تبدأ طريقة تمديد نحاس المكيف الصحيحة بتحديد المسار المناسب بين الوحدتين، ثم اختيار المقاس والنوع الملائمين لقدرة المكيف، وتنتهي باختبار شامل يضمن عدم وجود أي تسريب قبل تشغيل الجهاز. لمن يفضل تنفيذاً احترافياً بدل التنفيذ الذاتي، تقدّم نسيمكو للتكييف فك وتركيب مكيفات بالرياض بخبرة 12 عاماً وضمان شهرين على كل تمديد.

مقاس نحاس المكيف قبل البدء بالتمديد

قبل تنفيذ أي خطوة من طريقة تمديد نحاس المكيف، يجب تحديد مقاس مواسير النحاس المناسب لقدرة المكيف بالطن، لأن اختيار مقاس أصغر من المطلوب يرفع الحمل على الكمبروسر ويقلل كفاءة التبريد. للجدول الكامل لكل المقاسات حسب الطن (من 1 إلى 3 طن وأكثر) بالبوصة والملم، راجع جدول مقاسات مواسير النحاس للمكيفات المخصص لهذا الغرض. مقالنا هنا يركّز على طريقة التنفيذ بعد اختيار المقاس الصحيح.

معظم المكيفات الجديدة تأتي مصنعياً مع 3 إلى 5 أمتار من مواسير النحاس فقط، وهي كافية للتركيب المباشر حين تكون الوحدتان متجاورتين. أما إذا تجاوزت المسافة الفعلية بين الوحدة الداخلية والخارجية هذا الطول — كما يحدث غالباً في تركيب مكيف كونسيلد حيث تمر المواسير داخل مسارات مخفية قد تصل إلى 50 متراً — فلا بد من تمديد إضافي بنفس المقاس الأصلي تماماً، لأن تجاوز الطول الأقصى الموصى به لكل قدرة يخفض ضغط الغاز ويقلل كفاءة التبريد بنسبة قد تصل إلى 30%.

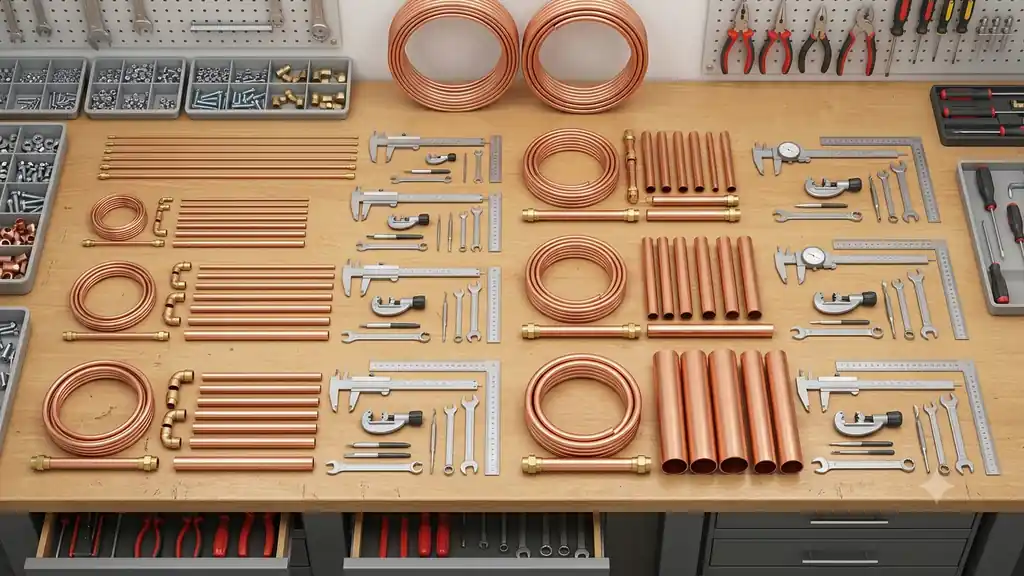

أنواع مواسير النحاس المستخدمة

تُصنَّف مواسير النحاس المستخدمة في التكييف إلى نوعين رئيسيين: المرنة (Soft Copper) وتأتي على شكل لفات بمقاسات من 1/8 إلى 3/4 بوصة، وتناسب المسارات المتعرجة داخل الجدران. والصلبة (Rigid) وتُصنَّف حسب سمك الجدار إلى ثلاث فئات: النوع M (الأخف، للاستخدامات العامة)، والنوع L (الأكثر شيوعاً في أنظمة التبريد لسماكته المتوسطة)، والنوع K (الأثخن، للتطبيقات الصناعية أو تحت الأرض).

إلى جانب التصنيف حسب السماكة، تختلف مواسير النحاس أيضاً حسب بلد المنشأ من حيث نسبة النقاء ومقاومة التآكل على المدى الطويل، وهو فرق يظهر أثره بوضوح بعد سنوات من التشغيل المستمر لا عند التركيب مباشرة. لمن يريد مقارنة تفصيلية بين النحاس الأمريكي والكوري والإيطالي والصيني قبل شراء الكمية المطلوبة، يمكن الاطلاع على أفضل أنواع مواسير النحاس للمكيفات.

أفضل طريقة لإخفاء مسار مواسير النحاس بعد التمديد

بعد إتمام طريقة تمديد نحاس المكيف بنجاح، أفضل طريقة لإخفاء المسار الخارجي هي استخدام مجرى بلاستيكي (PVC Duct) مخصص يُطلى بنفس لون الجدار، فيغطي المسار بالكامل دون التأثير على العزل الحراري تحته. يفضَّل تجنب دهان الأنبوب مباشرة بأي طلاء عادي، لأن بعض الأصباغ تتفاعل مع سطح العزل الإسفنجي وتُسرّع تلفه مع التعرض المستمر للشمس.

طريقة تمديد نحاس المكيف بالتفصيل خطوة بخطوة

تُنفَّذ طريقة تمديد نحاس المكيف عبر ست خطوات متسلسلة، لا يجوز تخطي أي منها أو تنفيذها بترتيب مختلف، لأن كل خطوة تهيئ الشرط الفني للخطوة التي تليها.

قبل البدء بأي خطوة، من المهم إدراك أن هذه العملية تبدو بسيطة في الفيديوهات التعليمية لكنها تعتمد كلياً على دقة اليد والأدوات المتخصصة. الخطوتان الأكثر حساسية — توسيع الفلير واللحام بالنيتروجين — لا تظهر أخطاؤهما فوراً، بل بعد أسابيع من التشغيل الظاهري السليم، وهو ما يجعل التنفيذ الذاتي بدون أدوات معايرة بدقة (مثل أداة الفلير ومقياس ضغط النيتروجين) مخاطرة حقيقية تتجاوز التوفير المتحقق من عدم الاستعانة بفني.

الخطوة 1: تحديد المسار وأخذ القياسات

حدّد أقصر مسار آمن بين الوحدة الداخلية والخارجية، بعيداً عن مصادر الحرارة المباشرة وزوايا الانحناء الحادة التي تُضعف تدفق الغاز. قِس المسافة الفعلية بشريط قياس وأضف هامشاً بسيطاً (10-15 سم) لتعويض أي انحناء أو تعديل أثناء التركيب. هذه القياسات الأولية تحدد مباشرة كمية النحاس المطلوبة ونوع الأدوات اللازمة في بقية خطوات التنفيذ.

الخطوة 2: قص الأنابيب بالمقاس الصحيح

1. استخدم قطاعة نحاس مخصصة: لا تستخدم منشار حديد أبداً، لأن برادة الحديد المتساقطة داخل الأنبوب تسبب انسداداً أو تلفاً في صمامات الكمبروسر لاحقاً.
2. قص الأنبوبين بمقاس منفصل: أنبوب السحب (الغاز) وأنبوب السائل يُقصان كل على حدة بالمقاسات الموضحة في الجدول أعلاه.
3. نظّف حواف القطع من الداخل والخارج: باستخدام أداة صنفرة وتنعيم مخصصة، لأن أي حافة خشنة تمنع إحكام وصلة الفلير لاحقاً وتفتح الباب لتسرب الفريون.

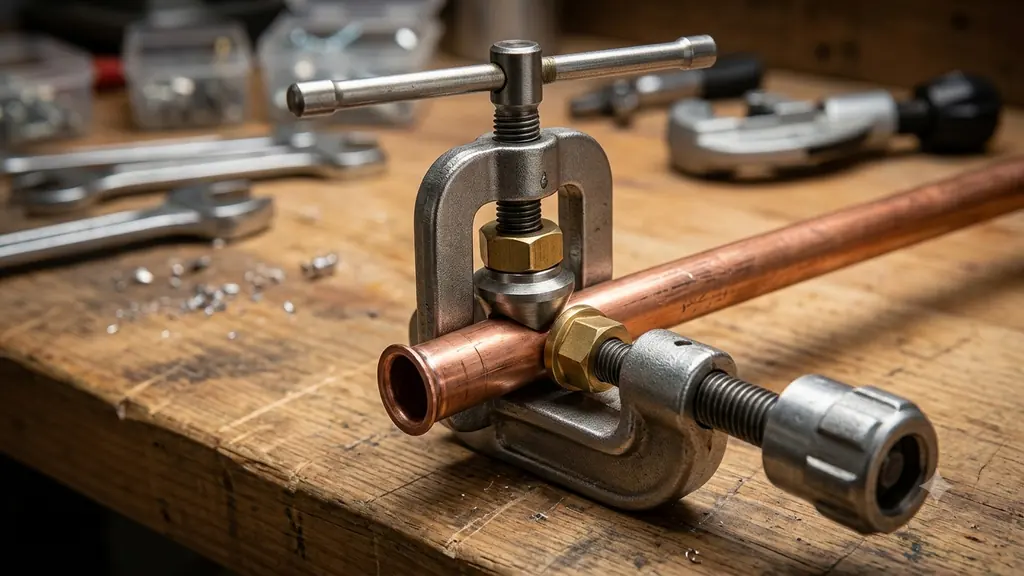

الخطوة 3: توسيع الأطراف (Flare) قبل التوصيل

توسيع طرف الأنبوب (الفلير) هو الخطوة الأهم في طريقة تمديد نحاس المكيف لأنها تسمح بربط النحاس بصمامات الوحدتين بإحكام كامل دون الحاجة للحام في هذه النقطة تحديداً. يُنفَّذ باستخدام أداة فلير مخصصة تضغط طرف الأنبوب تدريجياً حتى يتشكل بزاوية 45 درجة قياسية.

ماذا يحدث لو أخطأت في هذه الخطوة تحديداً؟ فلير غير مكتمل أو متشقق يسمح بتسرب غاز بطيء لا يظهر فوراً، بل يتراكم على مدى أسابيع حتى ينخفض ضغط النظام بشكل ملحوظ ويضعف التبريد تدريجياً — وهو أحد أكثر أسباب استدعاء الفني بعد أشهر من تركيب “ناجح” ظاهرياً.

الخطوة 4: اللحام بالنحاس والنيتروجين

في حال احتجت لتمديد مسافة إضافية باستخدام وصلات نحاسية (Couplings) بدل الاعتماد على الفلير وحده، فإن اللحام (Brazing) هو الطريقة القياسية في أي طريقة تمديد نحاس المكيف لربط الأجزاء بإحكام دائم. يتم اللحام بسبيكة تحتوي عادة على نسبة نحاس وفضة وفوسفور، عند درجة حرارة تقارب 760 درجة مئوية.

هذه الخطوة تحديداً هي الأخطر عند التنفيذ الذاتي دون خبرة كافية: عندما يتعرض النحاس لحرارة اللحام في وجود الأكسجين الجوي، فإنه يتفاعل معه مباشرة ويكوّن طبقة أكسيد نحاسي على السطحين الداخلي والخارجي للأنبوب. هذه الطبقة تتكسر لاحقاً إلى جسيمات دقيقة تنتقل مع غاز التبريد داخل النظام وتترسب في الصمامات الدقيقة للكمبروسر، مما يقصّر عمره التشغيلي بشكل ملموس.

لمنع هذا التفاعل، يُمرَّر تيار خفيف جداً من غاز النيتروجين الجاف داخل الأنبوب أثناء اللحام — بمعدل تدفق منخفض يتراوح بين 2 و5 قدم مكعب قياسي في الساعة، وهو بالكاد يُحَسّ عند خروجه من الطرف الآخر. وفق HVAC School، هذا التدفق الخفيف كافٍ لطرد الأكسجين من داخل الأنبوب دون التأثير على حرارة اللحام نفسها.

الخطوة 5: العزل الحراري الكامل

العزل هو الخطوة قبل الأخيرة في طريقة تمديد نحاس المكيف، ويحدد بشكل مباشر مدى ثبات كفاءة التبريد على المدى الطويل:

• ضع عازلاً إسفنجياً أسود (Armaflex) على كل أنبوب على حدة بعد التأكد من برودته الكاملة بعد اللحام.
• تأكد من تغطية كامل طول الأنبوب دون فجوات، لأن أي جزء مكشوف يسمح بتكثف الماء عليه ويقلل كفاءة التبريد.
• ثبّت العزل بشريط لاصق قماشي أو بلاستيكي قوي مخصص للتكييف، وليس شريطاً كهربائياً عادياً يفقد لصوقه مع الحرارة.
• مرّر أسلاك الكهرباء والتحكم التي تربط بين الوحدتين بجانب المواسير المعزولة، وثبّتها معاً بنفس الشريط لتسهيل تمديدها داخل الجدار أو المسار الخارجي دون تشابك.

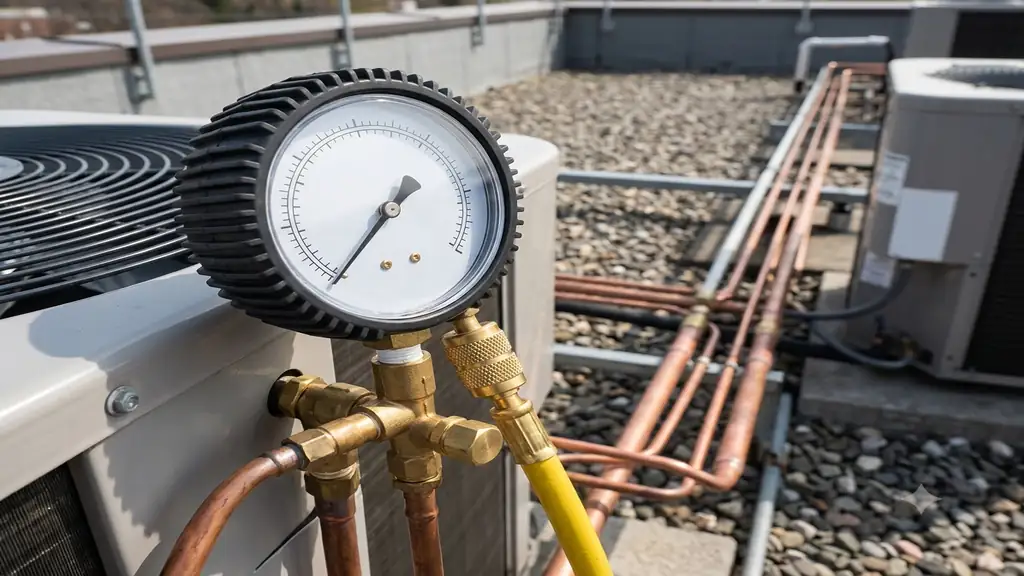

الخطوة 6: اختبار التسريب قبل التشغيل

اختبار التسريب هو الخطوة الأخيرة في طريقة تمديد نحاس المكيف، وليس خطوة اختيارية رغم أن كثيرين يتجاوزونها ظناً منهم أن اللحام “شكله سليم”. قبل فتح أي صمام غاز، اضخّ نيتروجيناً جافاً داخل النظام المغلق بضغط نحو 300 رطل لكل بوصة مربعة (PSI)، واترك الضغط ثابتاً لمدة ساعة على الأقل في الأنظمة السكنية الصغيرة، وحتى 24 ساعة في الأنظمة المركزية أو المخفية داخل الجدران، مع مراقبة عقرب المقياس طوال هذه المدة. أي هبوط في الضغط يعني وجود تسريب في نقطة لحام أو توصيل لم يُلاحَظ بالعين، ويجب تحديدها وإصلاحها قبل المتابعة لخطوة الفاكيوم وشحن الفريون.

تجاهل هذه الخطوة تحديداً هو السبب الأكثر شيوعاً لعودة الفني بعد أسابيع من التركيب لمعالجة تسريب كان يمكن اكتشافه بفحص الضغط الثابت قبل التشغيل الأول.

متى تحتاج فنياً محترفاً بدل التنفيذ الذاتي؟

طريقة تمديد نحاس المكيف تحتاج فنياً محترفاً تحديداً في ثلاث حالات: عندما تتجاوز المسافة بين الوحدتين 10 أمتار (يزيد فيها احتمال الخطأ في اللحام مع كل نقطة إضافية)، أو عند التمديد داخل جدران مغلقة أو أسقف معلقة حيث يستحيل فحص العزل أو إصلاح تسريب لاحق دون تكسير، أو عند التعامل مع مكيفات مركزية بقدرات كبيرة تتطلب مقاسات نحاس أثخن وضغط تشغيل أعلى.

في هذه الحالات الثلاث تحديداً، فرق التكلفة بين التنفيذ الذاتي والاستعانة بفني لا يعادل خطر إعادة فتح الجدار أو استبدال كمبروسر تالف بسبب أكسدة لم تُكتشف عند اللحام. فريق نسيمكو يتعامل يومياً مع تمديد نحاس المكيفات بأدوات معايرة (فلير ونيتروجين) وضمان مكتوب على كل تمديد، وهو ما يصعب توفيره في التنفيذ الذاتي لمرة واحدة.

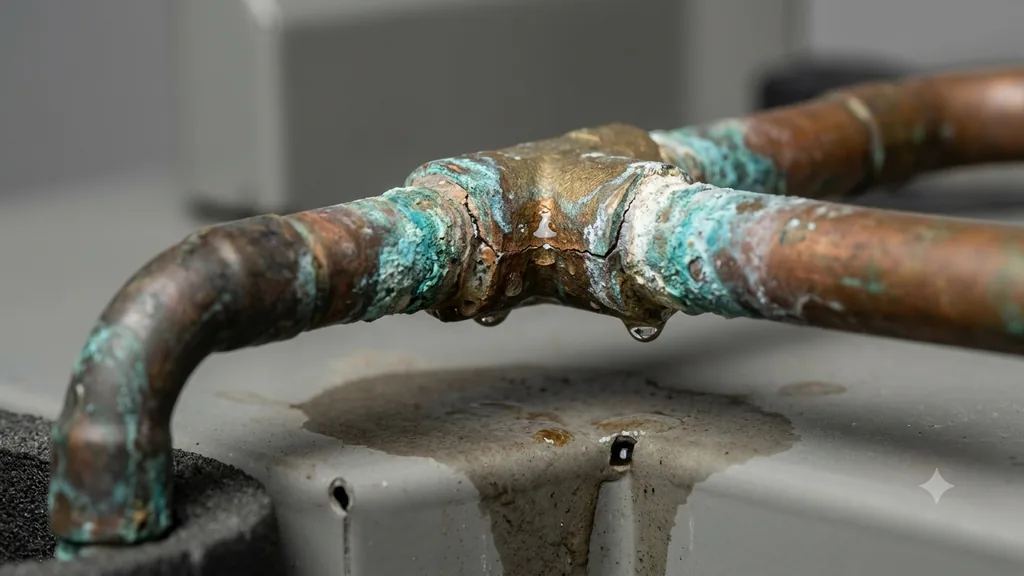

أخطاء شائعة تُفسد تمديد نحاس المكيفات

حتى مع اتباع طريقة تمديد نحاس المكيف بالترتيب الصحيح، هناك أخطاء متكررة تظهر آثارها بعد أسابيع أو أشهر من التركيب، لا فوراً:

إذا لاحظت أياً من هذه العلامات على مكيف طُبِّقت عليه طريقة تمديد نحاس المكيف حديثاً — كضعف تدريجي في التبريد أو صوت غير معتاد من الوحدة الخارجية — فالأرجح أن المشكلة مرتبطة بمسار النحاس نفسه لا بكمية الفريون. يمكن مراجعة تعبئة فريون مكيف سبليت لفهم كيف يُفحص مسار النحاس والوصلات كخطوة أولى قبل أي إعادة شحن.

الأسئلة الشائعة حول تمديد نحاس المكيف

كم متر نحاس يأتي مع المكيف الجديد؟

تأتي معظم المكيفات الجديدة مع 3 إلى 5 أمتار من مواسير النحاس ضمن التركيب الأساسي، وهي كافية فقط عندما تكون الوحدة الداخلية والخارجية متجاورتين نسبياً. أي مسافة إضافية تحتاج تنفيذ طريقة تمديد نحاس المكيف بالكامل من جديد بنفس المقاس الأصلي.

هل يؤثر نوع النحاس على أداء المكيف؟

نعم بشكل مباشر. النحاس عالي الجودة يقلل فرص التسريب، ويحافظ على ثبات الضغط داخل النظام، ويضمن انتقالاً حرارياً فعالاً بين الوحدتين، مما ينعكس في النهاية على عمر الكمبروسر وكفاءة التبريد على المدى الطويل. هذا أحد الأسباب التي تجعل اختيار المقاس والنوع الصحيحين خطوة أولى في أي طريقة تمديد نحاس المكيف قبل التفكير في التركيب نفسه.

هل يمكن تطويل مواسير التكييف الموجودة أصلاً؟

نعم، يمكن تمديد مواسير موجودة مسبقاً باستخدام وصلات نحاسية (Couplings) ولحامها بنفس طريقة اللحام بالنيتروجين، بشرط الالتزام بنفس مقاس الأنبوب الأصلي وعدم تجاوز الطول الأقصى الموصى به لقدرة المكيف. هذا بالضبط ما تغطيه طريقة تمديد نحاس المكيف عند التعامل مع مسافات تتجاوز الطول المُصنَّع أصلاً مع الوحدة.

ما طريقة تمديد نحاس المكيف الصحيحة عند وجود مسافة طويلة بين الوحدتين؟

الطريقة الصحيحة في هذه الحالة هي استخدام نفس مقاس النحاس الأصلي دون تصغير، مع تقليل عدد نقاط اللحام والانحناءات الحادة قدر الإمكان، لأن كل نقطة إضافية تمثل احتمال تسريب أعلى كلما طالت المسافة.

الخلاصة

طريقة تمديد نحاس المكيف الصحيحة تعتمد على الدقة في كل خطوة أكثر من اعتمادها على أدوات مكلفة: قياس صحيح، قص نظيف، توسيع فلير محكم، لحام بالنيتروجين لمنع الأكسدة، عزل كامل، واختبار تسريب لا يُتخطى. أي خطأ في خطوة واحدة قد لا يظهر فوراً لكنه يتحول لاحقاً إلى تسريب غاز أو تلف كمبروسر يكلف أضعاف تكلفة التمديد نفسه. لمن يفضّل تنفيذاً مضموناً دون المخاطرة بهذه التفاصيل، تبقى الاستعانة بفني متخصص هي الخيار الأكثر أماناً على المدى الطويل.
