طريقة تركيب مكيف كونسيلد في 9 مراحل احترافية

طريقة تركيب مكيف كونسيلد تمر بـ 9 مراحل متسلسلة تبدأ بتأسيس المواسير قبل بناء الجدران، وتنتهي باختبار الضغط قبل إغلاق السقف الجبسي. كل مرحلة مرتبطة بالتي قبلها، وأي خطأ في التسلسل يعني فتح السقف من جديد وتكاليف إضافية تبدأ من 2,000 ريال. فك وتركيب مكيفات بالرياض — نسيمكو للتكييف — نفّذت أكثر من 23,476 وحدة كونسيلد وسبليت في الرياض خلال أكثر من 10 سنوات، وفي هذا المقال نشرح كل مرحلة بالتفاصيل التقنية الكاملة.

ما هو مكيف الكونسيلد؟

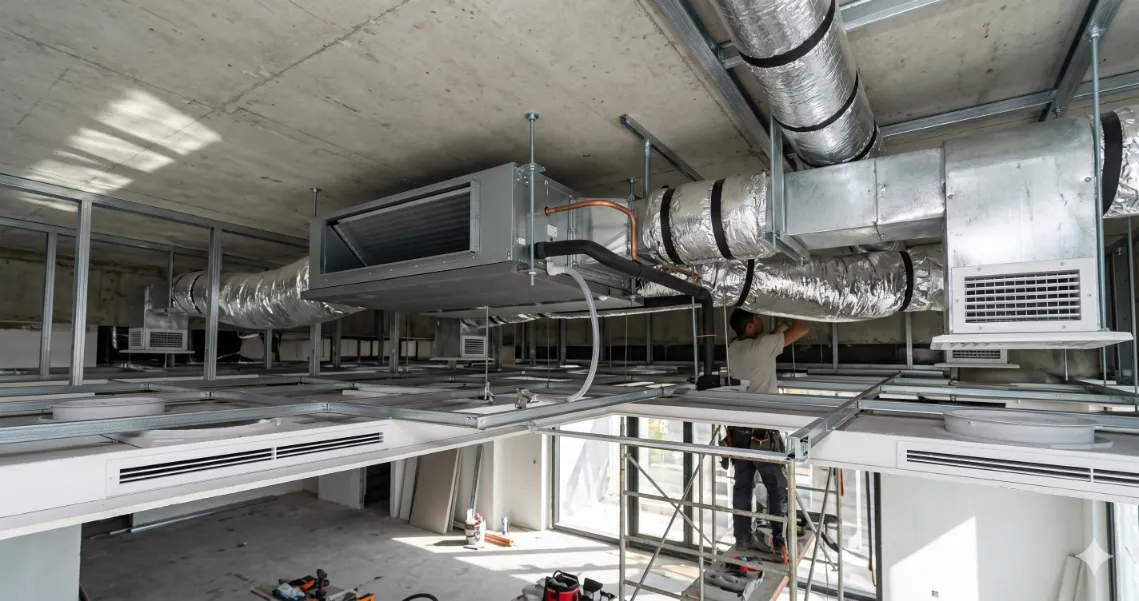

مكيف الكونسيلد هو نظام تكييف مخفي داخل السقف المعلق، يوزّع الهواء البارد عبر مجاري صاج (دكت) مخفية تنتهي بفتحات هواء تسمى الجريلات. الوحدة الداخلية تكون غير مرئية تماماً، ما يمنح المكان مظهراً نظيفاً بدون أجهزة بارزة على الجدران.

الفرق الجوهري بين الكونسيلد والسبليت العادي ليس في التبريد فقط، بل في طريقة توزيع الهواء. السبليت يبرّد من نقطة واحدة، بينما الكونسيلد يوزّع الهواء في كل أرجاء المكان بتدفق منتظم عبر الجريلات.

إذا كنت تفكر في الفرق بين الكونسيلد والتركيب على الجدار، يمكنك قراءة دليل تركيب مكيفات سبليت لمعرفة الخيارات المتاحة.

شروط تركيب مكيف كونسيلد قبل البدء

طريقة تركيب مكيفات الكونسيلد تشترط توافر ثلاثة شروط أساسية قبل أي خطوة:

1. ارتفاع السقف لا يقل عن 320 سم: الدكت يحتاج فراغاً بين 30 إلى 40 سم فوق السقف الجبسي. إذا كان الارتفاع أقل من 320 سم فإن تركيب مكيف كونسيلد غير ممكن من الناحية التقنية.
2. التنسيق قبل بناء الجدران الاستنادية: مواسير النحاس والصرف تُمدد داخل الجدران قبل صبها أو قبل تشطيبها. التركيب بعد التشطيب يعني تكسيراً مكلفاً.
3. تحديد القدرات قبل الشراء: حساب الأحمال الحرارية (عدد الأطنان) يجب أن يسبق شراء الوحدات، لأن مقاسات الدكت تتحدد بناءً على معدل تدفق الهواء بوحدة CFM.

طريقة تركيب مكيف كونسيلد خطوة بخطوة

طريقة تركيب مكيف كونسيلد الصحيحة تتبع هذه المراحل التسع بالترتيب الإلزامي:

المرحلة 1 — تأسيس مواسير النحاس

تبدأ طريقة تركيب مكيف كونسيلد بتحديد أقرب نقطة من موقع الوحدة الداخلية لزراعة مواسير PVC داخل الجدار. هذه المواسير هي الأنفاق التي ستمر فيها مواسير النحاس لاحقاً. القاعدة الأساسية: التمديد يكون مستقيماً قدر الإمكان لتقليل الانعطافات التي تُضعف كفاءة ضخ الغاز.

لمعرفة المقاسات الصحيحة لمواسير النحاس حسب قدرة الوحدة، راجع مقالنا عن تاسيس مواسير نحاس التكييف الذي يشرح المقاسات المناسبة لكل قدرة.

المرحلة 2 — تأسيس مواسير صرف المياه

الوحدة الداخلية تُنتج ماء تكثيف باستمرار يجب صرفه. تُمدد مواسير PVC من الوحدة الداخلية باتجاه أقرب بلوعة أو مصرف. ثلاثة تفاصيل لا يذكرها معظم المراكز لكنها إلزامية:

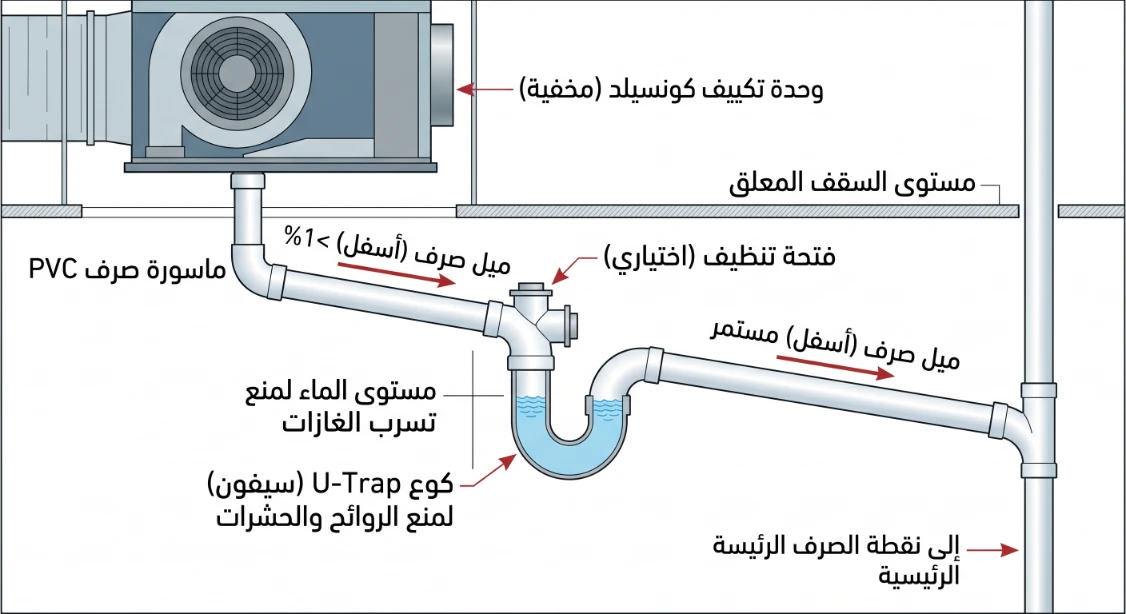

• كوع الريحة (U-Trap): يُعمل في بداية ماسورة الصرف لمنع رجوع روائح الصرف الصحي إلى الغرفة. غيابه يعني شكاوى مستمرة من الروائح.
• ميول المواسير: يجب أن تكون المواسير مائلة 1 سم لكل متر على الأقل حتى يجري الماء بالجاذبية بدون ضخ.
• واتر بمب + اير فنت: في الحالات التي يكون فيها الصرف أعلى من الوحدة، تُركب مضخة صرف (واتر بمب) مع فتحة تهوية (اير فنت) لضمان التصريف المستمر.

تحذير: إهمال U-Trap أو الميول الصحيحة يؤدي إلى تسرب مياه داخل السقف الجبسي وتلفه، وتكلفة الإصلاح تبدأ من 2,000 ريال لا تشمل إعادة الدهان.

المرحلة 3 — تمديد مواسير النحاس

بعد اكتمال تأسيس الأنفاق في طريقة تركيب مكيف كونسيلد، تُمدد مواسير النحاس داخلها وفق المقاسات المحددة في الكتالوج. الطول الأقصى المسموح به لا يتجاوز 50 متراً إجمالاً بين الوحدتين. تجاوز هذا الطول يُضعف ضغط الغاز ويقلل الكفاءة حتى 30%.

في بعض التصاميم تُحتاج قطعة مقاس إضافية (Reducer) عند الاتصال بالوحدة الداخلية إذا تغير مقاس الأنبوب. هذا التفصيل الصغير يُحدد في خطوات تمديد النحاس قبل الانتهاء من التأسيس.

المرحلة 4 — تأسيس وحدة التحكم (الثرموستات)

الثرموستات يُركب في الجدار بجانب لوحة مفاتيح الإضاءة على ارتفاع 1.2 إلى 1.5 متر من الأرضية. يُمدد كابل التحكم من موقع الثرموستات إلى الوحدة الداخلية داخل الجدار، وعادةً ما يستخدم كابل 4 أسلاك. أنظمة المنزل الذكي تحتاج تمديداً إضافياً للشبكة أو استخدام بروتوكول BACnet حسب مواصفات النظام.

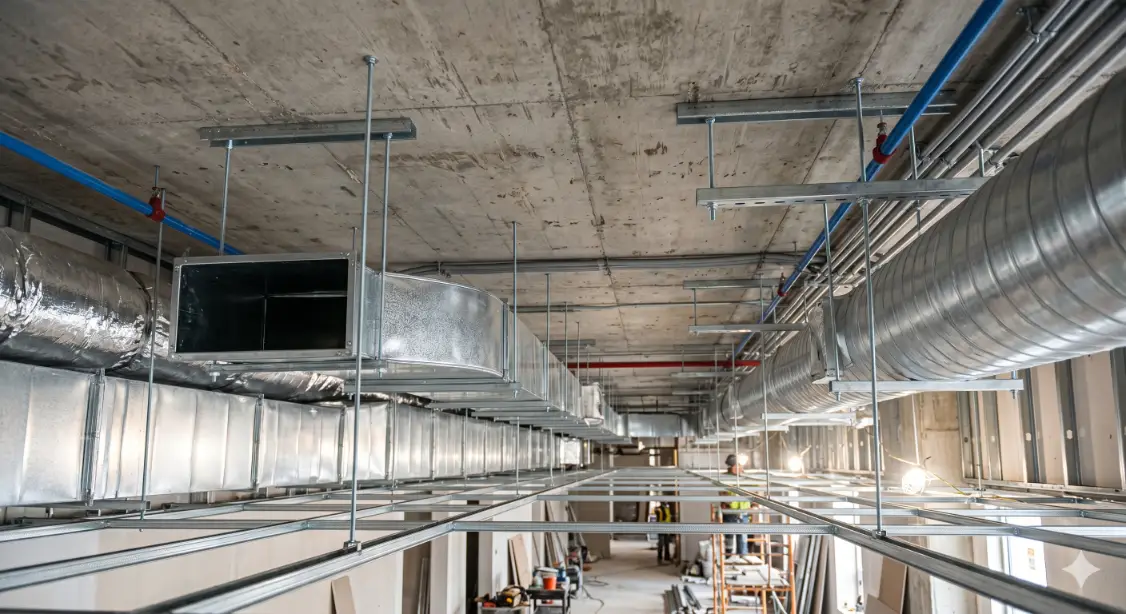

المرحلة 5 — تصنيع وتركيب مجاري الهواء (الدكت)

مجاري الهواء تُصنَّع من صاج مجلفن (Galvanized Steel) بأبعاد تُحسب بناءً على ثلاثة عوامل:

• CFM (Cubic Feet per Minute): معدل تدفق الهواء المطلوب لكل منطقة
• الضغط الستاتيكي: المقاومة الكلية التي يواجهها الهواء في المسار
• معايير SMACNA/ASHRAE: السرعات المسموحة — السكني 2-4 م/ث، التجاري 4-6 م/ث

تُركب الوحدة الداخلية على حوامل معدنية (Brackets) مثبتة في السقف الخرساني قبل تنزيل السقف الجبسي. ثم يُربط الدكت بالوحدة عبر قطعة قماش مرنة تسمى Canvass، تمنع انتقال الاهتزازات من الوحدة إلى الدكت.

ASHRAE — الجمعية الأمريكية لمهندسي التدفئة والتبريد والتكييف (أكثر من 50,000 متخصص) — وManual D من ACCA/ANSI هما المرجعان الإلزاميان لتصميم الدكت السكني. الالتزام بهما يمنع مشكلة الضوضاء والاهتزازات التي تظهر بعد التشغيل.

المرحلة 6 — عزل الدكت

العزل يخدم هدفين متزامنين: منع التكثيف على الأسطح الباردة، وتقليل الضوضاء الناتجة عن تدفق الهواء. يُستخدم نوعان من العزل:

• صوف زجاجي (Fiberglass): يُلفّ حول الدكت الخارجي ويُثبَّت بشريط ألومنيوم
• مطاط أرمافليكس (Rubber Armaflex): للوصلات والأماكن الضيقة

التفصيل الذي يفرق بين الاحترافي والمبتدئ: ربط البلت الأصفر (Yellow Strap) كل 50-60 سم على طول العزل يمنع ترهله أو انفصاله مع الوقت، خاصةً في المناطق ذات الرطوبة العالية. البلت الأصفر رخيص لكن غيابه يؤدي إلى تكثيف مياه داخل السقف خلال موسم الصيف.

لمزيد من التفاصيل حول مواضع تركيب الوحدات وعزلها، راجع دليل تركيب الوحدة الخارجية للمكيف في مكان مغلق في الأماكن الصعبة.

المرحلة 7 — مخارج الهواء (الجريلات)

الجريلات هي نقاط التواصل الوحيدة المرئية بين نظام الكونسيلد والغرفة. تطورت من شكل ثابت واحد إلى ثلاثة أنواع حسب الاستخدام:

• جريلات ثابتة (Fixed): الهواء يخرج في اتجاه ثابت — مناسبة للمساحات الطويلة والمستقيمة
• جريلات متحركة بزوايا (Adjustable): تسمح بضبط اتجاه الهواء يدوياً — مثالية للغرف ذات الأشكال غير المنتظمة
• جريلات دائرية (Round Diffuser): توزيع 360 درجة — مناسبة لمنتصف الغرف الكبيرة

المعيار التقني: سرعة الهواء عند مخرج الجريلة يجب ألا تتجاوز 3 م/ث في المساكن لتجنب الضوضاء. تجاوز هذا الحد يعني طنين مزعج مستمر لا علاج له إلا بتكبير مقاس الجريلة أو تقليل كمية الهواء.

المرحلة 8 — فتحات الصيانة

فتحات الصيانة تُحدد قبل تركيب السقف الجبسي، ولا يمكن إضافتها لاحقاً دون كسر جزء من الجبس. تُعمل أسفل كل وحدة داخلية بأبعاد لا تقل عن 60×60 سم للسماح بالوصول للوحدة وتصريف المياه وتغيير الفلتر. في المشاريع الكبيرة تُضاف فتحات إضافية عند نقاط الانعطاف الرئيسية في الدكت.

المرحلة 9 — اختبارات الدكت قبل إغلاق السقف

هذه المرحلة يعتبرها كثيرون اختيارية وهي إلزامية. بعد إغلاق السقف الجبسي لا يمكن الوصول لأي جزء من الدكت، وأي عيب يكتشف وقت التشغيل يعني فتح السقف من جديد. طريقة تركيب مكيف كونسيلد الاحترافية تتضمن ثلاثة اختبارات:

1. اختبار الدخان: يكشف عن أي تسريب هواء في وصلات الدكت — يتم بضخ دخان خفيف ومراقبة مكان خروجه
2. اختبار الضوء: يُستخدم في الدكتات التي يمكن الدخول فيها للتأكد من إحكام الوصلات
3. اختبار الضغط: قياس نسبة التسريب مقارنة بالمعايير المسموحة — عادةً أقل من 5% من إجمالي الهواء

بعد اجتياز الاختبارات تُجرى موازنة الهواء (Air Balancing): التأكد من وصول الكمية الصحيحة من الهواء لكل فراغ وفق الحسابات الأولية.

مميزات وعيوب مكيف الكونسيلد

مميزات مكيف الكونسيلد

• مظهر جمالي فائق: لا توجد وحدات داخلية مرئية على الجدران، وهو الخيار الأول للفلل والمكاتب الراقية
• توزيع هواء منتظم: الجريلات المتعددة تضمن وصول الهواء البارد لجميع أركان المكان بدون مناطق ساخنة
• صوت منخفض: الوحدة الداخلية داخل السقف تعزلها عن الغرفة مما يقلل الضوضاء بفارق واضح
• مرونة التصميم: يناسب المساحات الكبيرة والأشكال غير المنتظمة التي لا يكفيها مكيف سبليت واحد
• قيمة عقارية أعلى: المباني المزودة بكونسيلد احترافي تحمل قيمة سوقية أعلى من مثيلاتها

عيوب مكيف الكونسيلد

• تكلفة تركيب أعلى: تشمل الدكت والجريلات والجبس والعزل إضافةً إلى الوحدات
• توقيت التركيب محدود: يجب التركيب قبل إتمام الجبس، ولا يمكن إضافته لاحقاً بدون تكسير
• صيانة أصعب: تتطلب فتحات صيانة مخططة مسبقاً، وأي عطل يحتاج فنياً متخصصاً
• استهلاك كهربائي مرتفع نسبياً: الدكت والمروحة الداخلية يضيفان حملاً على الكمبروسر

قبل اتخاذ القرار بين الكونسيلد والسبليت العادي، يمكنك الاطلاع على دليل طريقة تركيب مكيف سبليت بدل الشباك للمقارنة بين الأنواع.

لماذا تختار نسيمكو لتركيب مكيف الكونسيلد بالرياض؟

نسيمكو للتكييف نفّذت أكثر من 23,476 وحدة تكييف في الرياض خلال أكثر من 10 سنوات من العمل الميداني المتواصل. فريق الشركة يضم 250 فنياً متخصصاً في جميع أنواع أنظمة التكييف بما فيها الكونسيلد المخفي.

• ضمان شهرين على كل أعمال التركيب والتأسيس
• معاينة مجانية لتحديد القدرات المناسبة وحساب الأحمال الحرارية
• 7,654 عميل خدّمتهم الشركة في الرياض وضواحيها
• 250 فنياً مدرّباً على تركيب طريقة تركيب مكيف كونسيلد وأنظمة الدكت الاحترافية

للحصول على معاينة مجانية واستشارة تقنية لمشروعك، تواصل مع نسيمكو للتكييف على الرقم 0550338516. وإذا كنت بحاجة لخدمة طريقة نقل مكيف سبلت من مكان الى اخر نوفرها أيضاً بنفس المعايير الاحترافية.

أسئلة شائعة عن تركيب مكيف كونسيلد

ما هي خطوات تركيب تكييف كونسيلد؟

خطوات تركيب تكييف كونسيلد تمر بتسع مراحل متسلسلة: تأسيس مواسير النحاس داخل الجدران، تأسيس مواسير صرف المياه مع كوع U-Trap والميول الصحيحة، تمديد مواسير النحاس بحد أقصى 50 متراً، تأسيس كابلات الثرموستات، تصنيع وتركيب الدكت وفق معايير CFM وASHRAE، عزل الدكت بالفيبرجلاس والأرمافليكس مع البلت الأصفر كل 50-60 سم، تركيب الجريلات بالمقاسات الصحيحة، تحديد فتحات الصيانة (60×60 سم)، وأخيراً اختبارات الدكت بالدخان والضغط قبل إغلاق السقف الجبسي.

ما هي خطوات تأسيس مكيفات كونسيلد؟

خطوات تأسيس مكيفات كونسيلد تبدأ بمرحلتين أساسيتين قبل أي عمل آخر: تأسيس مواسير PVC داخل الجدران كأنفاق لمواسير النحاس، ثم تأسيس مواسير صرف المياه مع كوع U-Trap بميول 1 سم لكل متر. هاتان المرحلتان إلزاميتان قبل الجبس — تجاوزهما بعد التشطيب يعني تكسيراً كاملاً للجدران.

ما هي مزايا وعيوب مكيف الكونسيلد؟

مزايا مكيف الكونسيلد: مظهر جمالي مخفي بالكامل داخل السقف، توزيع هواء منتظم عبر جريلات متعددة، صوت منخفض، ومرونة في تصميم الفراغات الكبيرة. عيوبه: تكلفة تركيب أعلى تشمل الدكت والجريلات والعزل، وجوب التنفيذ قبل إتمام الجبس، وصيانة تحتاج فنياً متخصصاً وفتحات مخططة مسبقاً بحجم 60×60 سم على الأقل.

هل يلزم تركيب فروع لتكييف كونسيلد؟

نعم، تركيب الفروع (Branches) في الدكت إلزامي لتوزيع الهواء على عدة غرف أو مناطق. كل فرع يُصمَّم بمقاس يتناسب مع حجم الهواء بوحدة CFM المخصص لكل منطقة. بدون الفروع الصحيحة يُضخ كل الهواء نحو مخرج واحد مما يخل بتوازن التوزيع ويسبب ضوضاء مزعجة في الجريلات.

ما هي عيوب مكيف كونسيلد؟

أبرز عيوب مكيف كونسيلد أن تركيبه مرتبط بمراحل البناء ولا يمكن إضافته بعد اكتمال التشطيب إلا بتكسير السقف الجبسي. كذلك تكلفته الإجمالية أعلى من السبليت بسبب الدكت والجريلات والعزل، وصيانته تتطلب فنياً متخصصاً يعرف نظام الدكت ويصل عبر فتحات الصيانة المحددة مسبقاً.
